在风管设计及风管加工安装中如何判定风管高低压以便做出合理方案

雷盟 2019-12-11 04:42


风管系统按其工作压力(P)划分为以下三个类别:

1.低压系统 P≤500Pa(小于等于);

2.中压系统 500 Pa<P≤1500Pa;

3.高压系统 p>1500Pa(大于)。

表1 金属风管板材连接形式及适用范围:

高低压风管区分

金属矩形风管连接形式及适用风管边长、圆形风管的连接形式及适用范围应分别符合表2、3规定。

高低压风管区分

表3 金属圆形风管连接形式及适用范围:

高低压风管区分

钢板风管:

钢板矩形风管的制作应符合下列要求:

1.矩形风管及其配件的板材厚度不应小于表4的规定。

表4 普通钢板或镀锌钢板风管板材厚度(mm):

高低压风管区分

2.镀锌钢板或彩色涂层钢板的拼接,应采用咬接或铆接,且不得有十字型拼接缝。彩色涂层钢板的塗塑面应设在风管内侧,加工时应避免损坏涂塑层,损坏的部分应进行修补。

3.焊接风管可采用搭接、角接和对接三种形式,焊缝位置如下图。风管焊接前应除锈、除油。焊缝应融合良好、平整,表面不应有裂纹、焊瘤、穿透的夹渣和气孔等缺陷,焊后的板材变形应矫正,焊渣及飞溅物应清除干净。

高低压风管区分

焊接风管焊缝位置

壁厚大于1.2mm的风管与法兰连接可采用连续焊或翻边断续焊。管壁与法兰内口应紧贴,焊缝不得凸出法兰端面,断续焊的焊缝长度宜在30~50mm,间距不应大于50mm。

4 除尘系统风管与法兰的连接宜采用内侧满焊、外侧间断焊,风管端面距法兰接口平面不应小于5mm。

5 风管加固应符合下列规定:

1)薄钢板法兰风管宜轧制加强筋,加强筋的凸出部分应位于风管外表面,排列间隔应均匀,板面不应有明显的变形。

2)风管的法兰强度低于规定强度时,可采用外加固框和管内支撑进行加固,加固件距风管连接法兰一端的距离不应大于250mm。

3)外加固的型材高度应等于或小于风管法兰高度,且间隔应均匀对称,与风管的连接应牢固,螺栓或铆接点的间距不应大于220mm;外加固框的四角处,应连接为一体。

4)风管内支撑加固的排列应整齐、间距应均匀对称,应在支撑件两端的风管受力(压)面处设置专用垫圈。采用管套内支撑时,长度应与风管连长相等。

5)矩形风管刚度等级及加固间距宜按表5、6、7、8进行选择和确定。

表5 矩形风管连接允许最大间距(mm):

高低压风管区分

表6镀锌钢板矩形风管加固刚度等级:

高低压风管区分
高低压风管区分

表7 矩形风管横向加固允许最大间距(mm):

高低压风管区分
高低压风管区分

角钢法兰矩形风管制作应符合以下规定:

1.角钢法兰的连接螺栓和铆钉的规格及间距应符合表8的规定。法兰的焊缝应熔合良好、饱满,不得有夹渣和孔洞;法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。

2.壁厚小于或等于1.2mm的风管套入角钢法兰框后,应将风管端面翻边,并用铆钉铆接。风管的翻边应平整、紧贴法兰、宽度均匀,翻边高度不应小于6 mm;咬缝及四角处应无开裂与孔洞;铆接应牢固,无脱铆和漏铆。

表8矩形风管角钢法兰材料规格及螺栓和铆钉孔距(mm):

高低压风管区分

净化空调系统风管:

1风管制作场所应相对封闭,制作场地宜铺设不易产生灰尘的软性材料

2风管加工前应采用清洗液去除板材表面油污及积尘,清洗液应采用对板材表面无损害、干燥后不产生粉尘,且对人体无危害的中性清洁剂。

3 风管应减少纵向接缝,且不得有横向接缝。矩形风管底板的纵向接缝数量应符合表9规定。

表9 净化系统矩形风管底板允许纵向接缝数量:

高低压风管区分

4 风管的咬口缝、铆接缝以及法兰翻边四角缝隙处,应按设计及洁净等级要求,采用涂密封胶或其他密封措施堵严。密封材料宜采用异丁基橡胶、氯丁橡胶、变性硅胶等为基材的材料。风管板材连接缝的密封面应设在风管壁的正压侧。

5 彩色涂层钢板风管的内壁应光滑;板材加工时不得损坏涂层,被损坏的部位应涂环氧树脂。

6净化空调系统风管的法兰铆钉间距应小于100 mm,空气洁净等级为1~5的风管法兰铆钉间距应小于65mm。

7 风管连接螺栓、螺母、垫圈和铆钉应采用镀锌或其他防腐措施,不得使用抽芯铆钉。

8 风管不得采用S型插条、C型直角插条及立联合角插条的连接方式。空气洁净等级为1~5级的风管不得采用按扣式咬口。

9 风管内不得设置加固框或加固筋。

10 风管制作完毕应使用清洗液清洗,清洗后经白绸布擦拭检查达到要求后,应及时封口。

风管检验:

1 一般规定

1.1风管加工安装工艺过程中的质量控制和检验应符合本规程的要求。风管制作与安装的质量验收应符合设计要求,并应符合现行国家标准《通风与空调工程施工质量验收规范》GB50243的规定。

1.2 风管制作质量的检验应按其材料、工艺、风管系统工作压力和输送气体的不同分别进行。工程中使用的外购成品风管应有检测机构提供的风管耐压强度、严密性检测报告。

1.3 风管系统的主风管安装完毕,尚未连接风口和支风管前,应以主干管为主进行风管系统的严密性检验。

2 主控项目

2.1 风管材料燃烧性能检验应符合下列规定:

1 风管材料耐火等级应满足防火设计要求,非金属风管材料的燃烧性能应符合本规范表3规定;

2 非金属风管所用压敏(热敏)胶带和胶粘剂固化后的燃烧性能应为难燃B1级;

3 PVC材料的法兰燃烧性能应为难燃B1级;

4 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地,通过生活区或其他辅助生产房间时必须严密,并不得设置接口;

5 风管连接处密封材料燃烧性能应为不燃或难燃B1级。

6 防火风管加固框架与固定材料、密封垫料应为不燃材料。

7 风管穿过需要封闭的防火、防爆楼板或墙体时, 应设壁厚不小于1.6 mm的预埋管或防护套管, 风管与防护套管之间应采用柔性不燃材料封堵。

检验方法:

1.验证检验机构提供的风管性能测试报告;

2.用对比法观察检查或点燃试验;

3.尺量预埋管的壁厚。

2.2 金属、非金属风管材料应符合国家标准有关规定。金属风管板材厚度应符合本规程表1、表3.2.6-1、表3.3.1、表3.4.1规定;无机玻璃钢风管壁厚及玻璃布层数应符合表8规定。

检验方法:

1.检验材料质量合格证明文件、检测报告。

2. 风管壁厚测量:

1) 矩形风管距两端管口约20mm处测量4次,取测量数值的算术平均值。

2) 圆形风管跟两端管口约20mm处测量4次,取测量数值的算术平均值。

5.2.3金属风管制作应符合下列规定:

1 板材拼接不得有十字形拼缝。

2 风管及法兰制作应符合设计图纸,允许偏差应符合本规程表3.1.8规定。

3 风管法兰或连接件高度应符合本规程表各表规定。

4 薄钢板法兰风管制作应符合本规程的规定。

5 C形插条、S形插条尺寸应符合本规程的规定。

6 低、中压风管的法兰螺栓孔距应小于或等于150mm,高压风管应小于或等于100mm,矩形风管法兰的四角应设有螺孔。

检验方法:

1)矩形风管边长或圆形风管直径的测量

矩形风管两端口长(短)边长各测量2次,取其测量数值的算术平均值分别为该风管的长(短)边边长。

圆形风管测量两端口周长或两端口任意正交的两直径,取测量数值的算术平均值为该风管的直径。

2)矩形风管表面不平度的测量

在风管外表面的对角线处放置2m长板尺,用塞尺测量管外表面与尺之间间隙的最大值,作为该风管表面不平度。

3)风管管口及法兰不平度的测量

将矩形长边尺寸或圆形直径小于或等于1000mm的风管端口(法兰)放在刚性平板平面上,用塞尺测量端口(法兰)平面与刚性平板平面之间间隙的最大值;矩形长边尺寸或圆形直径小于1000mm时,用JZC-2型多功能检测尺和金属刻度尺测量端口平面间隙的最大值。

4)矩形风管端口对角线之差和圆形风管端口直径之差的测量

①用钢卷尺分别测量矩形风管端口对角线,其两对角线尺寸之差为该风管端口对角线之差。

②用钢卷尺分别测量圆形风管端口任意正交的直径之差,取其最大值为该风管端口直径之差。

2.4 铝箔压敏密封胶带应在符合标注的使用期内,且180°剥离强度不应低于0.52N/mm;热敏密封胶带180°剥离强度不应低于0.68N/mm。

检验方法:

检查使用期限及有关检验机构提供的性能测试报告,或采用对比观察检查。

2.5非金属法兰应符合下列规定:

1 PVC法兰插条强度与规格应符合出厂供应标准。

2 无机玻璃钢风管、硬聚氯乙烯风管法兰规格应符合相关规定。

检验方法:

查验材料质量合格证明文件、尺量、观察。

5.2.6 金属风管连接与加固间距、非金属风管加固间距应符合各表中规定。硬聚氯乙烯板风管直径或边长大于500mm时,风管与法兰的连接处应有支撑加强板,加强板间距不得大于450mm。

检验方法:

尺量。

2.7 焊接风管、法兰焊接、支吊架焊接的焊缝不应有夹渣、烧穿等明显缺陷,焊缝处飞溅物应去除。板材、角钢变形应矫正。防腐油漆附着应牢固、均匀。

检验方法:

平尺、观察。

2.8 不锈钢板或铝板风管的法兰、铆钉和螺栓采用碳素钢材料时,应有防腐处理。

检验方法:观察。

2.9 硬聚氯乙烯风管煨角圆弧应均匀,焊缝应符合本规程表的规定。

检验方法:R弧样板测量、观察。

2.10 风管耐压强度检验应符合下列规定:

1 金属、非金属风管的管壁变形量(变形量与风管边长之百分比)允许值应符合表10规定。

表10 金属、非金属风管管壁变形量允许值:

高低压风管区分

2 风管系统安装完毕,应按系统类别进行严密性检验。矩形风管允许漏风量、圆形风管允许漏风量应分别符合表11、表12规定。

表11 金属矩形风管允许漏风量:

高低压风管区分

表12 圆形风管允许漏风量

高低压风管区分

检验方法:

1) 应按本规程附录A“风管耐压强度及漏风量测试方法”进行检验,或查验有关检验机构提供的性能测试报告。

2) 低压系统风管的严密性检验:在风管制作、安装工艺得到保证的前提下,可按本规程附录B“风管系统漏光检测及漏风量测试方法”中的第B.1节漏光检测方法进行检测,也可直接采用漏风量测试方法进行漏风量测试。

3) 中压、高压系统风管严密性检验:应按本规程附录B“风管系统漏光检测及漏风量测试方法”中的第B.2节漏风量测试方法进行漏风量测试。

4) 净化系统风管严密性检验:洁净等级为1~5级应符合高压系统风管的规定,6~9级按本规程表11、表12规定。

2.11 内外弧形矩形弯管导流片设置应符合本规程的规定。

检验方法:观察、尺量。

2.12净化空调系统风管制作应符合本规程第3.9节的规定;安装质量应符合本规程第4.7节的规定。

检验方法:

1) 查验材料质量合格证明文件、检测报告;

2) 尺量;

3) 白绸擦拭、观察。

2.13 室外立管的固定拉索严禁拉在避雷针或避雷网上。风管内严禁其它管线穿越。

检验方法:观察。

2.14 输送含有凝结水或其他液体的气体,风管坡度应符合设计要求,并在最低处有排液装置。

检验方法:水平尺、观察。

2.15 水平明装风管的水平度允许偏差为3mm/m,总偏差不应大于20mm;垂直明装风管的垂直度允许偏差为2mm/m,总偏差不应大于20mm;暗装风管位置应正确,应无明显偏差。

检验方法:水平尺、角度尺、卷尺测量。

2.16 金属风管支吊架规格应符合本规程表,非金属风管支吊架规格应符合本规程表的规定。

检验方法:尺量。

2.17 固定支、吊架的胀锚螺栓选用及固定应符合本规程规定或按照胀锚螺栓制造商提供的技术条件。

检验方法:查验混凝土构件强度资料、胀锚螺栓使用技术资料、尺量。

2.18 水平安装金属风管支吊架间距应符合表的规定,非金属风管支吊架规格应符合表的规定。

检验方法:尺量。

附录A 风管耐压强度及漏风量测试方法

A.1 适用范围

A.1.1 本测试方法适用于定型生产的金属矩形、圆形风管,非金属矩形、圆形风管,柔性风管。主要测试风管法兰连接强度、风管接缝和风管加固是否符合本规程中有关规定,对风管耐压强度(管壁变形量、挠度)及其漏风量进行检验。

A.2. 测试内容

A.2.1 测试内容分为以下四类:

1 试验风管组漏风量测试。

2 金属风管加载80Kg负荷(W1)和保温负荷(W2),测试金属风管加载负荷的安全强度及抗震方面的性能;非金属风管不进行加载试验。

3 在规定工作压力下,风管的管壁变形量检验。

4 在规定工作压力下,风管的挠度变形量检验。

A.3 测试用风管

A.3.1 每组测试用风管宜由4段长度为1.2m的风管连接组成(图A.3.1)。

高低压风管区分

L:试验风管支架间距(按规格确定)

图A.3.1 试验用风管

A.4.2 风管组两端的风管端头应封堵并留有孔径3~4mm的测量管,用于安装进气管连接口及管内静压力测量孔。

A.4.3 测试风管组两端封堵板的接缝处应用密封材料封堵,以防止封堵板连接处的空气泄漏影响漏风量的测试结果。

A.4.4 测试风管支架间距(L)应按本规程表4.2.6、表4,2,7最大间距设置支撑架距离,或按指定的支架间距进行试验。

A.4.5将测试用风管组置于测试支架上(相当于支吊架),使风管处于安装状态,并安装测试仪表和送风装置。

A.4 测试装置

A.4.1 测试装置由送风装置、流量测定装置、压力及温度测量装置及风管支撑架组成(图A.4.1),管壁变形量和挠度变形量采用百分表测量、加载负荷用砝码计量。漏风量测试装置应符合现行国家标准《通风与空调工程施工质量验收规范》GB 50243的规定。

A.4.2 应将加载砝码(W1+W2)分为两等份,分别放在距离被测试风管中央法兰结合部两边50mm~300mm的范围内。

A.3.3 测量挠度变形量时,应由装在支架固定框架上的大量程百分表,对风管组中央法兰连接处下方的挠度变形量h4进行测量。

高低压风管区分

图A.4.1 风管测试装置图

A.3.4 管壁变形量的测量是对风管水平管壁、垂直管壁最不利点处的变形量进行测量,宜取三个点(h1、h2、h3),布置在被测风管各段(含加固处)的几何中心处。

A.5 漏风量及耐压强度(管壁变形量、挠度)测试

A.5.1 风管漏风量测试应在试验风管内的试验压力与规定的工作压力保持一致时进行测量。同时,测量测试环境温度及压力,换算出标准状态(20℃,标准大气压)下的漏风量。挠度变形量及漏风量测试步骤(图A.5.1)应符合下列规定:

1 测试风管组支架固定(L)在允许最大间距设置下的自由挠度值,以此为0点(即风管内无压力状态下)。

高低压风管区分

2 负荷(W1)¹为测试风管安全强度及抗震方面的性能时所设定的负荷,重量为80 kg。

3 负荷(W2)为保温材料等的假设重量,应按下式计算。

W2=2(B+H)LZ1 (A.5.1)

式中:B、H—管道的长边及短边(m);

L—管道的支撑间距(m);

Z1—保温材料等的单位重量(kg/㎡)。

4将风管内测试压力保持在所指定的最大(正负)工作压力下试验的同时,测量空气泄漏量及风管壁挠度量(d),由此求得该组风管在相应工作压力下的空气泄漏量Q 及挠度角β=d/(L/2)。

5加载负荷(W1+W2)时,将风管内测试压力保持在所指定的最大工作压力的情况下,测量试验组风管的空气泄漏量(Q1),同时测量测试风管组中央连接法兰部位的挠度量(d),以此求得挠度角β=d /(L/2)。

6 非金属风管不要求进行风管壁的挠度量试验。

A.0.5.2 风管管壁变形量及漏风量测试(图A.5.2)应符合下列规定:

1 在管道边长部位的加固点或法兰连接处的图示位置对角线,以该对角线上交叉点作为管壁变形量(b)测定点。

2 在无负荷的情况下,将风管内压力保持在指定的最大工作压力(正、负)下,与此同时在正压时测定(+b)和漏风量(Q0),在负压时测定(-b)和漏风量(Q0)。在加载负荷(W1+W2)情况下,同样测定(±b)和漏风量(Q0)。

5-2 管壁变形量试验装置图

图A.5.2 管壁变形量试验图

3 测量风管管壁的最大管壁变形量(b)。

4 非金属风管必须进行耐压强度下管壁变形量的试验。

A.6 风管测试结果的评价

A.6.1 金属风管测试结果的评价应符合下列规定:

1 金属矩形风管的漏风量应符合本规程表11的规定,金属园形风管的漏风量应符合本规程表12的规定。

2 金属矩形风管和金属圆形螺旋风管管壁变形量及挠度允许值应符合表A.6.1-1和表A.6.1-2的规定。非金属矩形风管管壁变形量允许值应符合表A.6.1-3的规定。

表A.6.1-1金属矩形风管管壁变形量及挠度允许值

高低压风管区分

表A.6.1-2 金属圆形螺旋风管管壁变形量及挠度允许值:

高低压风管区分

3 计算单位面积的空气泄漏量时,使用测试风管的展开面积。

4 加载负荷W2时,设想管道在保温的状态下加载含保温材料的重量,在适用的保温材料规格中选用最大值。

5 以风管长边宽为W(或短边H)、管壁变形量为±b,计算相对变形量为:±(b/w)×100%或±(b/H)×100%。

A.6.2 非金属风管测试结果的评价应符合下列规定:

1 采用法兰连接的非金属矩形风管允许漏风量应符合 本规程表12的规定。

2 采用非法兰连接的非金属矩形风管允许漏风量应为本规程表12规定值的50%。

3 圆形风管的漏风量应符合本规程表13的规定。

附录B 风管系统漏光检测及漏风量测试方法

B.1 漏光检测方法

B.1.1 漏光法检测是利用光线对小孔的强穿透力,对系统风管严密程度进行检测的方法。

B.1.2 检测应采用具有一定强度的安全光源。手持移动光源可采用不低于100W带保护罩的低压照明灯,或其他低压光源。

B.1.3 系统风管漏光检测时,光源可置于风管内侧或外侧,但其相对侧应为暗黑环境。检测光源应沿着被检测接口部位与接缝作缓慢移动,在另一侧进行观察,当发现有光线射出,则说明查到明显漏风处,并应做好记录。

B.1.4 对系统风管的检测,宜采用分段检测、汇总分析的方法。在对风管的制作与安装实施了严格的质量管理基础上,系统风管的检测以总管和干管为主。当采用漏光法检测系统的严密性时,低压系统风管以每10m接缝,漏光点不大于2处,且100m接缝平均不大于16处为合格;中压系统风管每10m接缝,漏光点不大于1处,且100m接缝平均不大于8处为合格。

B.1.5 漏光检测中对发现的条缝形漏光,应作密封处理。

B.2 漏风量测试方法

B.2.1 漏风量测试装置应采用经检验合格的专用测量仪器,或采用符合现行国家标准《流量测量节流装置》GB2624规定的计量元件组成的测量装置。

B.2.2 正压或负压风管系统与设备的漏风量测试,分正压试验和负压试验两类。一般可采用正压的测试来检验。

B.2.3 风管系统漏风量测试可以整体或分段进行。

B.2.4 风管系统漏风量测试步骤应符合下列要求:

1 测试前,被测风管系统的所有开口处均应严密封闭,不得漏风。

2 将专用的漏风量测试装置用软管与被测风管系统连接。

3开启漏风量测试装置的电源,调节变频器的频率,使风管系统内的静压达到设定值后,测出漏风量测试装置上流量节流器的压差值△P。

4 测出流量节流器的压差值△P后,按公式 Q=f(△P)(m3/h) 计算出流量值,该流量值Q (m3/h)再除以被测风管系统的展开面积F( m2),即为被测风管系统在实验压力下的漏风量Q A[ (m3/h.m2)]。

B.2.5 当被测风管系统的漏风量Q A[ (m3/h.m2)]超过设计和本规程的规定时,应查出漏风部位(可用听、摸、观察、或用水或烟气检漏),做好标记;并在修补后重新测试,直至合格。

2dd36ed6086844a6af8d9cd6ffbcf67a

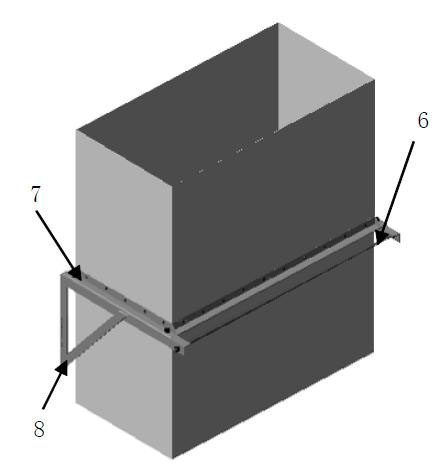

风管加工安装-角钢加固侧面固定于墙上

a97f260728eb446583e6a0d437933e2e

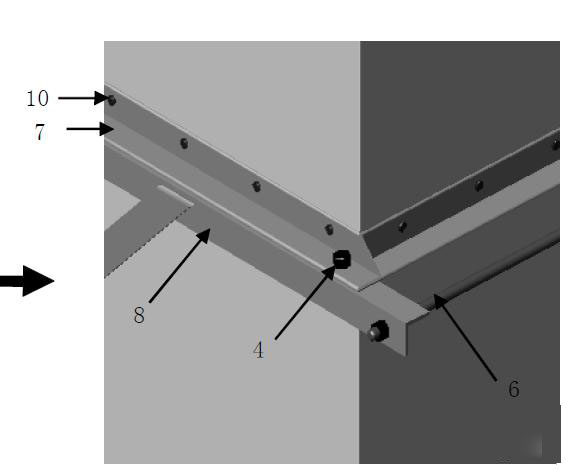

风管角钢角钢-加强筋拉伸

4111dc0acb3f489585155673ddb231ee

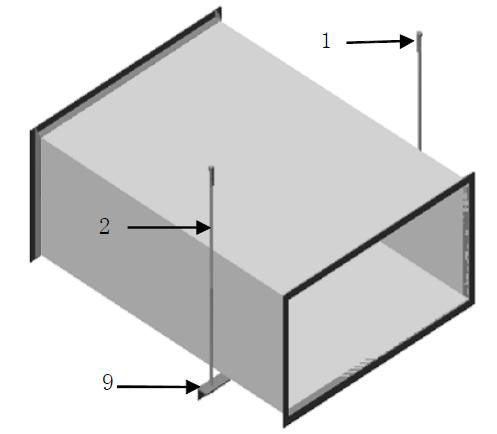

普通方风管吊装

79ffeff4332a49d3b21ca3010865b739

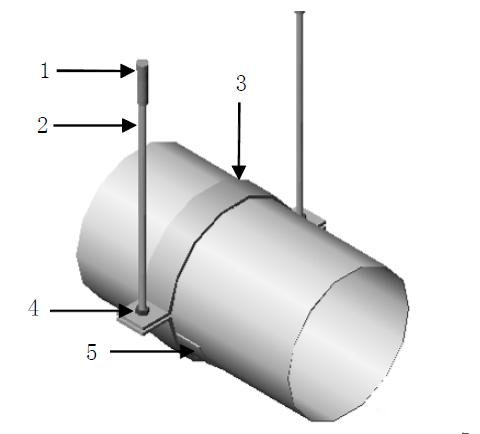

圆风管用抱箍丝杆安装
